Levantamiento de cargas
Ordenamos potencia, tensión, tipo de carga, régimen de trabajo, simultaneidad y criticidad.
Energía y potencia
Sistemas eléctricos para alimentar, proteger y controlar activos críticos.
Diseñamos y fabricamos tableros eléctricos adaptados a la carga, el proceso, el ambiente y la filosofía de operación de cada proyecto.
Introducción
Un tablero debe responder al sistema, no solamente contener componentes.
La confiabilidad eléctrica depende de una correcta definición de cargas, protecciones, accionamientos, disipación térmica, interfaces de control y condiciones de instalación. Un diseño incompleto puede provocar disparos, calentamiento, interrupciones o dificultades de mantenimiento.
CFMTools desarrolla tableros a medida y coordina la integración con motores, bombas, compresores, sistemas HVAC, instrumentación y automatización.
Problemas que ayudamos a resolver
Confiabilidad eléctrica desde la definición de cargas.
La revisión puede abarcar potencia, protección, accionamiento, control, documentación y mantenibilidad.
- Distribución eléctrica insuficiente o desordenada.
- Motores sin protección adecuada.
- Corrientes de arranque que afectan la red.
- Bajo factor de potencia.
- Transferencias manuales que retrasan la recuperación.
- Tableros obsoletos o sin repuestos disponibles.
- Falta de documentación y rotulado.
- Espacio, ventilación o grado de protección inadecuados.
- Falta de integración entre fuerza y control.
- Necesidad de modernizar sin reemplazar toda la instalación.
Tipos de tablero
Configuraciones para distribuir, transferir, compensar y controlar.
El tipo de tablero se define por las cargas, el proceso, la red, el ambiente y la filosofía de operación.
Distribución y protección de circuitos de fuerza o servicios auxiliares de acuerdo con la carga y la arquitectura eléctrica.
Conmutación entre fuentes para recuperar el suministro de cargas definidas según la filosofía de operación.
Compensación fija o automática de energía reactiva de acuerdo con el comportamiento de la carga y los criterios del proyecto.
Soluciones para motores cuya potencia, proceso y red permiten conexión directa, incorporando protección y maniobra adecuadas.
Control de la aceleración para reducir esfuerzos eléctricos o mecánicos cuando la aplicación lo requiere.
Regulación de velocidad o variable de proceso, ahorro energético potencial y control operativo según la carga.
Integración de PLC, relés, fuentes, comunicaciones, HMI, instrumentación y elementos de señalización.

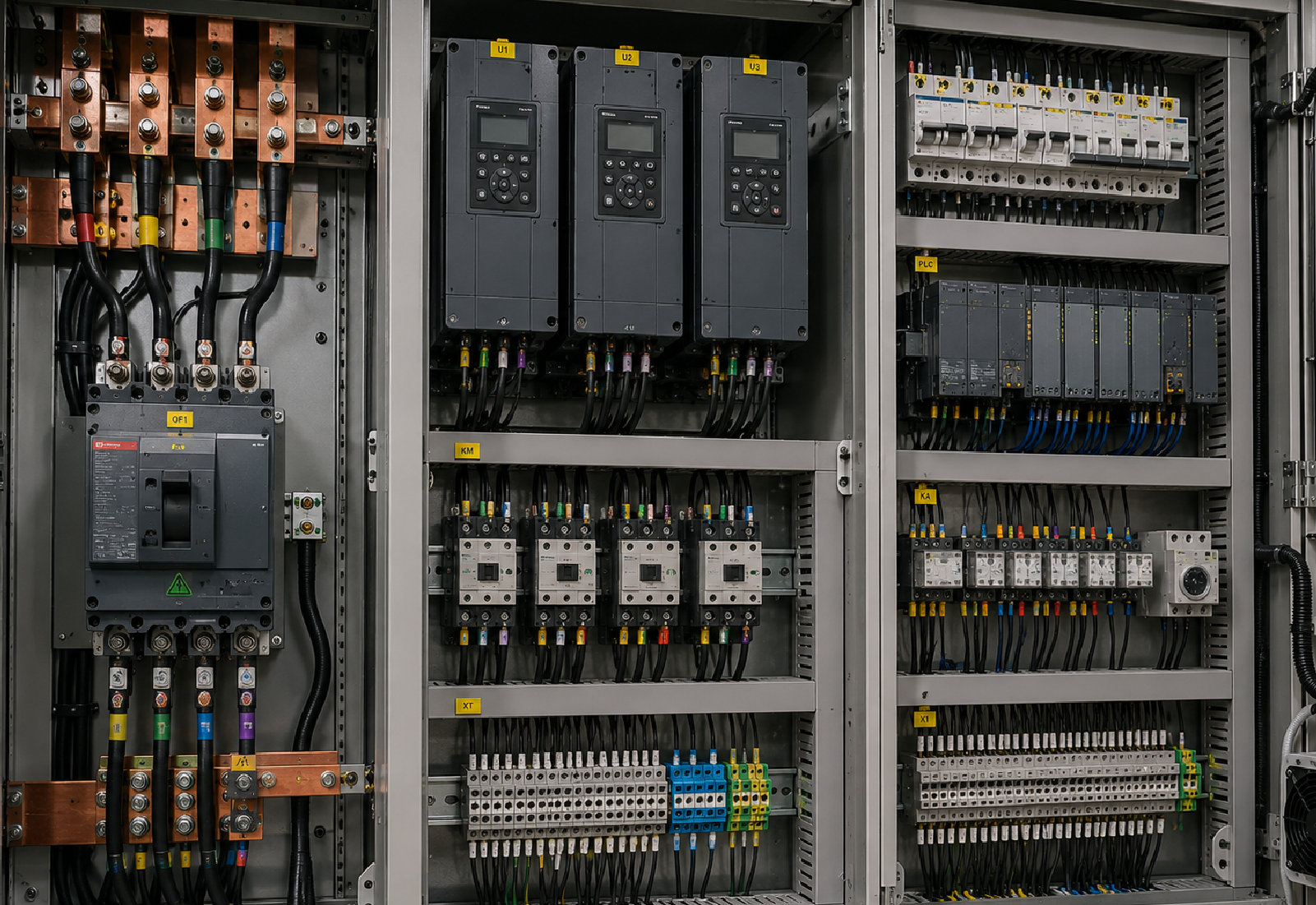

Ingeniería eléctrica
El tablero se diseña alrededor de la carga y el proceso.
Los criterios de potencia, protección, control y disposición física se documentan antes de fabricar.
Dimensionamiento
Definimos conductores internos, barras, protecciones, componentes de maniobra y capacidad térmica según los datos disponibles y normas aplicables.
Coordinación de protecciones
Revisamos capacidad interruptiva, protección de equipos y criterios de selectividad cuando forman parte del alcance.
Arquitectura de potencia y control
Establecemos alimentación, distribución, accionamiento, señales, comunicaciones e interfaces con otros sistemas.
Diseño físico
Consideramos dimensiones, accesibilidad, segregación, ventilación, ingreso de cables, grado de protección y condiciones ambientales.
Documentación
Desarrollamos planos y listados para fabricar, inspeccionar, instalar y mantener el tablero.

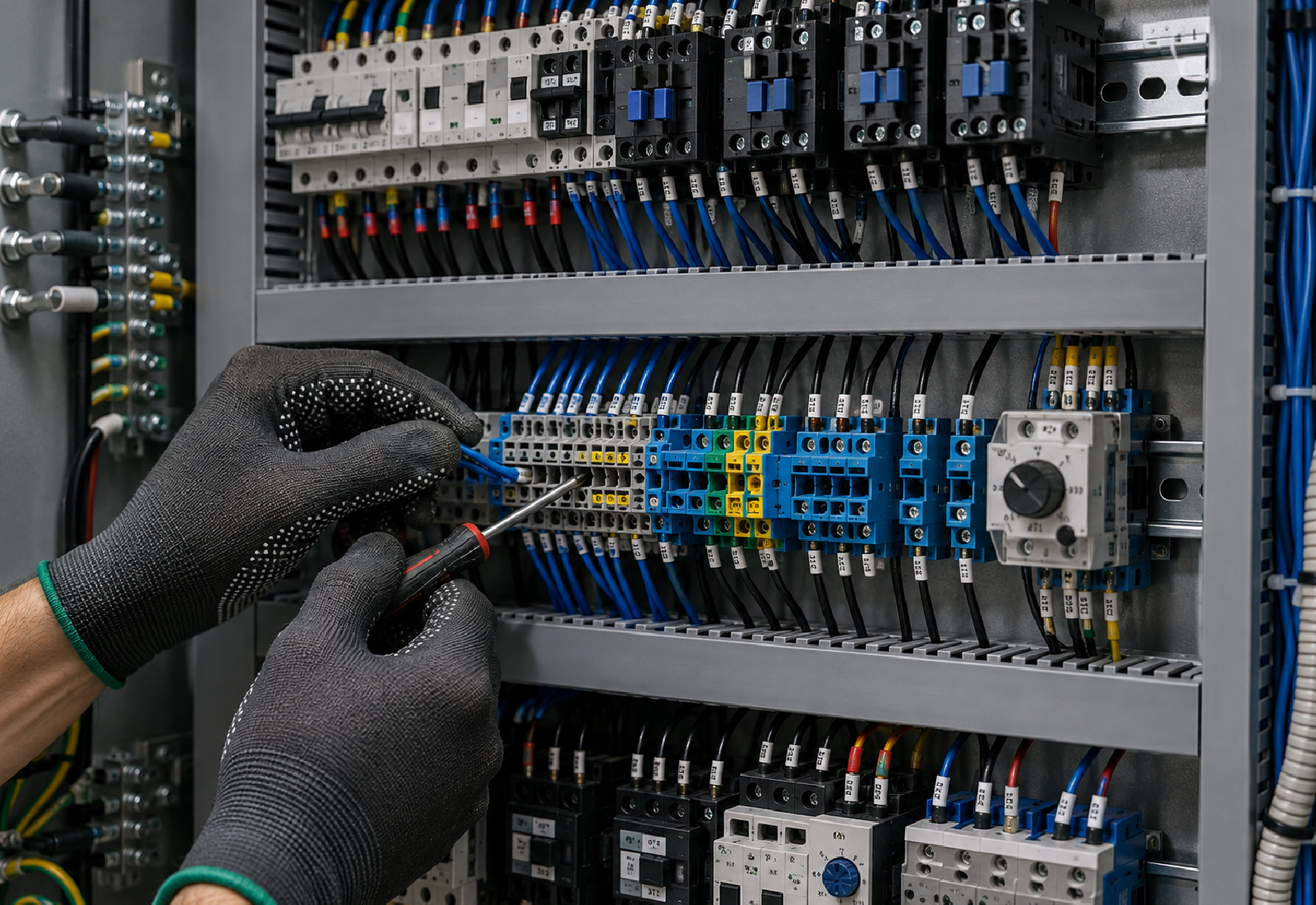

Fabricación e integración
Un proceso verificable desde la especificación hasta las pruebas.
Cada etapa se coordina con el alcance de diseño, suministro, inspección y documentación.
Revisión de especificaciones y criterios del cliente.
Desarrollo o validación de ingeniería.
Selección de envolvente y componentes.
Armado mecánico y distribución interna.
Cableado, identificación y rotulado.
Integración de fuerza, control y comunicaciones.
Inspección y pruebas FAT acordadas.
Entrega de documentación.
Instalación, SAT y puesta en marcha, cuando estén incluidos.
Datos y entregables
Qué necesitamos para cotizar y qué recibe al cerrar.
Con la información disponible podemos ordenar el resto y proponer el alcance que corresponda.
Información necesaria para cotizar
- Tensión, frecuencia y sistema de alimentación.
- Lista de cargas y potencia de cada equipo.
- Tipo de arranque o regulación requerida.
- Corriente de cortocircuito disponible, si se conoce.
- Filosofía de operación y control.
- Señales e interfaces con PLC, SCADA u otros tableros.
- Condiciones ambientales, altitud y ubicación.
- Grado de protección requerido.
- Forma de instalación e ingreso de cables.
- Estándares, marcas homologadas o especificaciones del cliente.
- Planos existentes y dimensiones disponibles.
Entregables posibles
- Cuadro de cargas.
- Memoria de cálculo, según alcance.
- Lista de materiales.
- Diagrama unifilar.
- Diagramas de fuerza y control.
- Plano de disposición interna.
- Plano de borneras y canalización.
- Lista de cables y señales, cuando corresponda.
- Protocolos FAT y SAT.
- Manuales y dossier de calidad acordado.

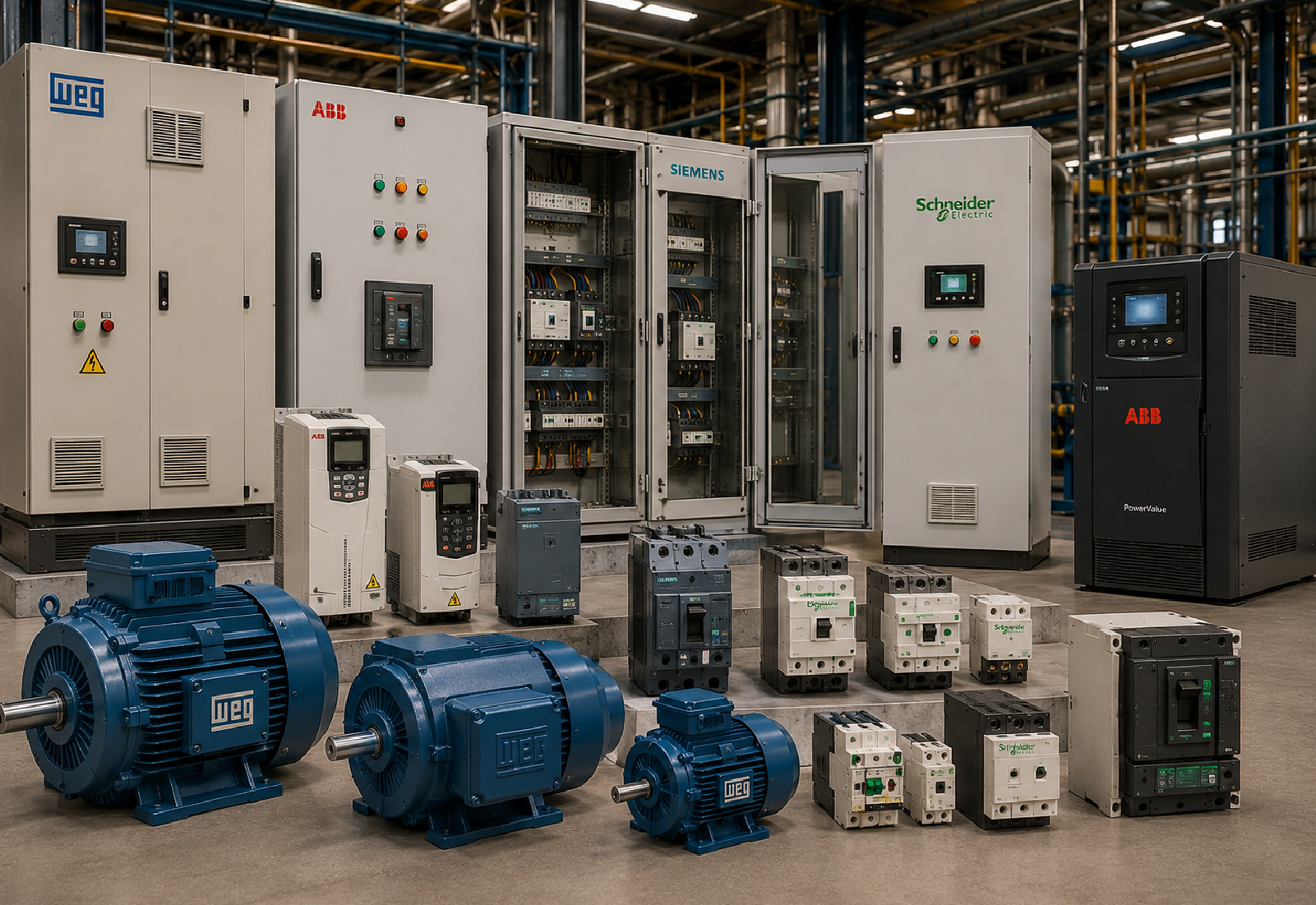

Equipos, marcas y tecnologías
Motores y componentes eléctricos con respaldo internacional.
Comercializamos e integramos motores IE3, NEMA Premium y NEMA IEEE 841; tableros de distribución, transferencia, compensación, arranque, variación de velocidad y control; UPS, protecciones, maniobra, medición y comunicaciones.
Seleccionamos los componentes de acuerdo con la carga, el ambiente, la arquitectura, el estándar del cliente y la disponibilidad requerida por el proyecto.
Preguntas frecuentes
Antes de fabricar, modernizar o integrar un tablero.
La revisión inicial identifica incompatibilidades, datos faltantes y responsabilidades de diseño.
¿Su caso no aparece aquí? Descríbanos las cargas, la filosofía de operación y las condiciones del tablero: revisamos el requerimiento y le indicamos el siguiente paso.
Consultar un caso puntual
Sí. Antes de fabricar revisamos la información para
identificar incompatibilidades, datos faltantes y
responsabilidades de diseño.
Sí. El alcance puede incluir levantamiento, cuadro de
cargas, selección de componentes, diagramas, planos y
filosofía de control.
Sí. El protocolo se define según el tipo de tablero, el
alcance y los requerimientos del cliente.
Sí, después de evaluar estado, espacio, compatibilidad,
criticidad, documentación y disponibilidad de repuestos.
Sí. CFMTools puede coordinar la parte eléctrica y la
automatización dentro de un mismo proyecto.
Siguiente paso
Comparta sus cargas, su filosofía de operación y el estándar del proyecto.
Revisaremos la información para definir el alcance de ingeniería y fabricación necesario.
